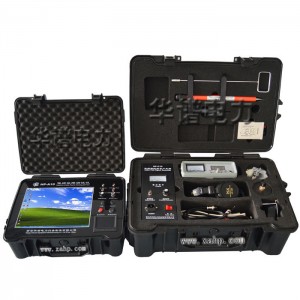

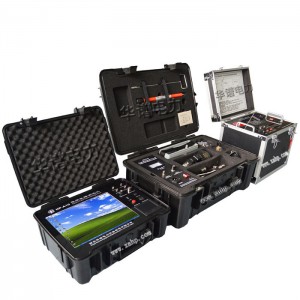

HP-A10智能電纜故障測試儀簡介
    HP-A10智能電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。測試軟件自動識別卡位讀取故障距離，特別對于日益增多的地埋電纜故障提供了一套獨有多方案的服務方式和管理學習軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，生產遵循中華人民共和國制造計量器具許可證陜制00000548號，該套設備型號、品牌已在國家工商總局備案，國家電網，南方電網的合格供應商產品。該系統測試由系統主機故障定位儀和電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。

HP-A10智能電纜故障測試儀功能特點
    ◆ 國內領先采用工控嵌入式計算機平臺系統，全電腦XP系統操作平臺，集成化軟件測試，并配有電纜故障測試軟件和電纜資料管理學習軟件。
    ◆ 國內領先采用12.1in大屏幕觸摸系統，觸摸筆觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程塑料機箱，防震防潮實現極強穩定性。
    ◆ 采用最新的USB通信接口，采集信號穩定，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。
    ◆ 軟件實現低壓脈沖波形全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏兩區顯示波形,實現自動和人為處理兩種模式 ,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。
    ◆ 主機支持主機自帶WIFI接收功能，專用3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作。
    ◆ 內置現場波形和現場實物接線圖，利于現場測試比對和日常學習，并能自動生成測試報告并打印。電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
    ◆ 關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
    ◆ 高壓放電部分三種可供用戶選擇，國內領先全新的8.4kg HP-G35高頻高壓電源替換65kg試驗變壓器和操作箱，HP-G25內置電容一體化高頻高壓電源高壓沖擊部分，適用范圍廣，真正綜合輕便化，國內領先。

HP-A10智能電纜故障測試儀技術參數
    ◆ 可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
    ◆ 可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
    ◆ 可測量長度已知的任何電纜中電波傳播的速度。
    ◆ 可測試電力電纜埋設路徑及埋設深度。
    ◆ 顯示方式：12.1英寸工業級液晶觸摸屏（XP操作平臺）  （HP-A10非觸摸屏，為觸控鼠標操作 ）　　
    ◆ 存儲空間：固定8G
    ◆ 測試方法：低壓脈沖法、沖閃電流法、直閃電流法
    ◆ 操作方式：雙操作，觸摸筆兼觸控鼠標操作
    ◆ 測試距離：不小于60km       　
    ◆ 最短測試距離（盲區）：0-5米或無盲區
    ◆ 精確定點誤差：±0.2m         　
    ◆ 測試誤差：系統誤差小于±1%
    ◆ 分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米。
    ◆ 待機時間：可連續使用6小時左右。
    ◆ 主機重量：6.2kg
    ◆ 外形尺寸：180mm×300mm×400mm
    ◆ 溫度：-20℃～+40℃，相對濕度：80%
    ◆ 儀器采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自適應脈寬）
    ◆ 電源與功耗：AC　220V±10%　不大于15W　　DC　12V（7AH）　84瓦特/小時  不大于20W
    ◆ 服務方式及技術：  a、3G無線遠程同步測控服務

                         b、波形郵件傳輸，手機安卓版測試軟件實時服務；

                         c、配備電纜故障測試教學視頻隨時學習設備使用方法；

                         d、覆蓋全國的沈陽、北京、南京、成都、深圳辦事處以及西安總部實現給用戶快速解決現場疑難故障。

HP-A10智能電纜故障測試儀路徑儀技術指標：

    ◆ 信號頻率：15KHz正弦波                       ◆ 輸出功率：Pomax≥100W
    ◆ 輸出阻抗：Zo=Zc(電纜特性阻率)               ◆ 震蕩方式：斷續
    ◆ 環境溫度：－10℃～＋40℃                    ◆ 相對濕度：RH≤85%（25℃）
    ◆ 主機重量：9.8kg                             ◆ 外形尺寸：180mm×300mm×400mm

HP-A10智能電纜故障測試儀HP-G35/G25電纜測試高頻定位電源技術指標：

    ◆ 最高工作直流負電壓?。?le;35KV
    ◆ 最大工作電流　：≤30mA
    ◆ 顯示電壓值誤差：＜±2%
    ◆ 放電能量：≤2450J/3.5S
    ◆ 內置脈沖電容：4uf/25KV(HP-G25)
    ◆ 最小放電周期3.2秒
    ◆ 最大功耗：＜1.5KVA、最大燒穿功率  1000W
